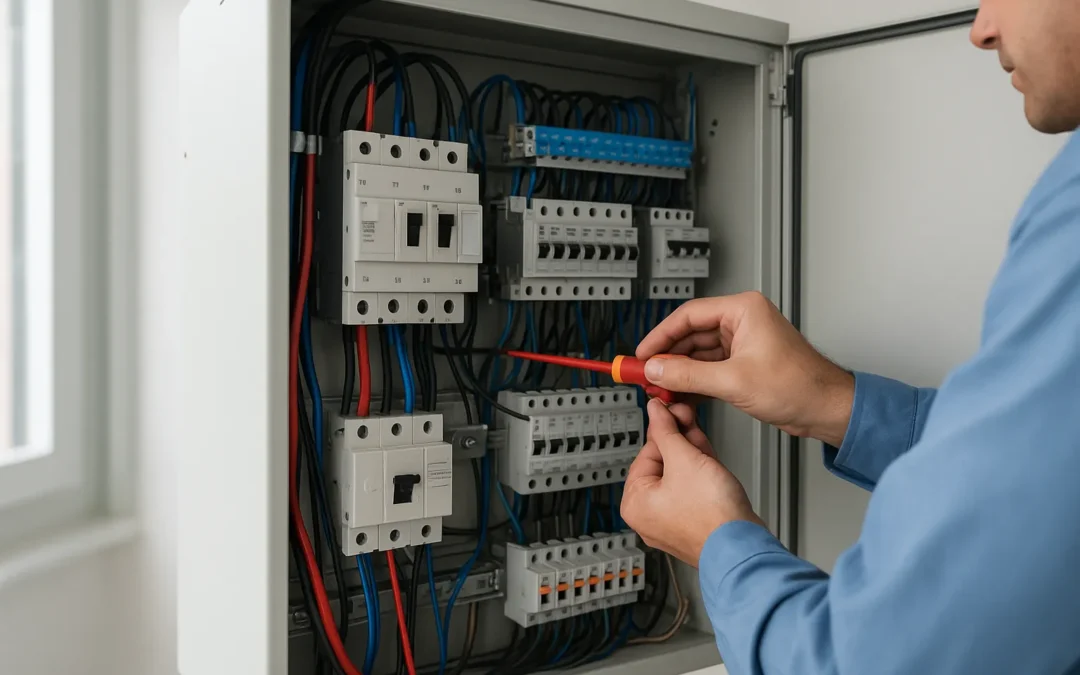

Diferencias Fundamentales entre Norma IEC y NOM para Diseño de Tableros Eléctricos en México
Las normas IEC (International Electrotechnical Commission) y las NOM (Normas Oficiales Mexicanas) presentan enfoques distintos en el diseño de tableros eléctricos, siendo crucial comprender sus diferencias para garantizar instalaciones seguras y conformes. Mientras que las normas IEC, particularmente la IEC 61439, tienen un alcance internacional y se centran en especificaciones técnicas detalladas para conjuntos de aparamenta, las NOM están específicamente adaptadas a las condiciones y requisitos del territorio mexicano, con énfasis en la protección de usuarios y trabajadores.
Principales Diferencias Normativas
- Origen y aplicación: Las normas IEC son estándares internacionales voluntarios, mientras que las NOM son obligatorias en México y tienen carácter legal
- Verificación y certificación: La IEC 61439 requiere verificación por diseño y ensayos de rutina, mientras que las NOM exigen certificación por organismos acreditados ante la EMA (Entidad Mexicana de Acreditación)
- Requisitos de documentación: Las NOM demandan documentación en español y datos específicos de fabricantes mexicanos o sus representantes autorizados
- Condiciones ambientales: Las NOM consideran condiciones específicas de México como altitud, temperatura y humedad características del país
En cuanto a los requisitos técnicos de diseño, la norma IEC establece parámetros detallados sobre corrientes de cortocircuito, elevación de temperatura y grados de protección IP, con métodos de verificación estandarizados globalmente. Por su parte, las NOM-001-SEDE y NOM-029-STPS incorporan estos conceptos pero los adaptan a las prácticas constructivas mexicanas, incluyendo requisitos adicionales sobre identificación, señalización en español y consideraciones específicas de seguridad laboral que no siempre están presentes en las normas IEC.
La compatibilidad entre ambos sistemas normativos es posible cuando se diseña considerando los requisitos más estrictos de cada una. Muchos fabricantes en México optan por cumplir simultáneamente con IEC 61439 para mantener estándares internacionales de calidad, mientras aseguran el cumplimiento obligatorio de las NOM para la comercialización legal en el país. Esta doble conformidad permite que los tableros eléctricos sean competitivos tanto en el mercado nacional como en exportaciones.
Requisitos Técnicos de la NOM-001-SEDE para Tableros Eléctricos Industriales
La NOM-001-SEDE (Norma Oficial Mexicana de Instalaciones Eléctricas) establece especificaciones técnicas rigurosas para los tableros eléctricos industriales, garantizando la seguridad y funcionalidad de las instalaciones. Entre los requisitos fundamentales se encuentra el grado de protección IP adecuado según el ambiente de instalación, que debe proteger contra ingreso de polvo, humedad y contactos accidentales. Los tableros deben contar con identificación clara de circuitos, barras conductoras dimensionadas correctamente y dispositivos de protección contra sobrecorriente debidamente calibrados.
Características Constructivas Obligatorias
Los tableros eléctricos industriales deben cumplir con especificaciones constructivas precisas que incluyen:
- Capacidad de corriente de cortocircuito: Los componentes deben soportar las corrientes de falla calculadas
- Distancias de seguridad: Espaciamiento mínimo entre partes energizadas y tierra según voltaje de operación
- Conexiones a tierra: Sistema de puesta a tierra con conductor de calibre adecuado y baja impedancia
- Barras de distribución: Dimensionamiento conforme a la corriente nominal y temperatura de operación
Dispositivos de Protección y Control
La norma exige que todos los tableros industriales incorporen interruptores termomagnéticos o fusibles dimensionados según la carga a proteger, con capacidad interruptiva suficiente para las corrientes de cortocircuito disponibles. Además, se requiere la instalación de dispositivos de protección contra fallas a tierra en circuitos específicos, así como medios de desconexión claramente identificables que permitan el mantenimiento seguro del equipo.
Los tableros deben incluir espacios de trabajo seguros conforme al Artículo 110 de la NOM-001-SEDE, con accesos adecuados, iluminación suficiente y señalización de advertencia visible. La documentación técnica, incluyendo diagramas unifilares y cuadros de cargas actualizados, debe estar disponible y corresponder fielmente a la instalación real del tablero eléctrico.
Componentes y Especificaciones IEC 61439 Aplicables al Diseño de Tableros en Territorio Mexicano
La norma IEC 61439 establece requisitos específicos para los componentes de los conjuntos de aparamenta de baja tensión, aplicables en el diseño de tableros eléctricos en México. Esta normativa internacional define las características técnicas que deben cumplir elementos como interruptores automáticos, barrajes, sistemas de distribución, envolventes metálicas y dispositivos de protección. En territorio mexicano, estos componentes deben además cumplir con las especificaciones de la NOM-001-SEDE para garantizar instalaciones seguras y conformes a la legislación nacional.
Elementos Estructurales y de Protección
Los componentes estructurales según IEC 61439-1 e IEC 61439-2 incluyen requisitos para las envolventes, que deben proporcionar protección contra contactos directos e indirectos, así como grados de protección IP adecuados para las condiciones ambientales mexicanas. Los barrajes de distribución deben dimensionarse considerando la corriente nominal, las corrientes de cortocircuito y las condiciones de elevación de temperatura especificadas en la norma, aspectos críticos en climas cálidos como los prevalentes en diversas regiones de México.
Dispositivos de Maniobra y Control
La norma especifica que los dispositivos de maniobra, protección y control integrados en los tableros deben estar certificados y probados conforme a sus respectivas normas IEC. Esto incluye interruptores termomagnéticos, contactores, relés de protección y sistemas de medición. En México, estos componentes deben contar con certificación de organismos acreditados y cumplir con las capacidades de ruptura apropiadas para los niveles de cortocircuito de las redes eléctricas nacionales, que pueden variar significativamente entre zonas urbanas e industriales.
Las especificaciones de verificación establecidas en IEC 61439-1 requieren que los fabricantes de tableros en México documenten mediante ensayos o cálculos la conformidad de aspectos como resistencia dieléctrica, elevación de temperatura, resistencia al cortocircuito y continuidad del circuito de protección. Estos parámetros son fundamentales para garantizar la operación segura de los tableros bajo las condiciones específicas de carga y ambiente que caracterizan las instalaciones eléctricas mexicanas.«`html
Proceso Completo de Diseño de Tableros Eléctricos Cumpliendo Normativa Mexicana e Internacional
El diseño de tableros eléctricos requiere un proceso metodológico riguroso que integre tanto las Normas Oficiales Mexicanas (NOM) como los estándares internacionales IEC y NEMA. Este proceso inicia con el análisis de cargas eléctricas y la determinación de los requerimientos específicos del proyecto, considerando factores como la capacidad de corriente, niveles de voltaje, condiciones ambientales y necesidades de protección. La normativa mexicana NOM-001-SEDE establece los requisitos fundamentales que deben cumplirse en instalaciones eléctricas, mientras que las normas internacionales complementan aspectos técnicos de fabricación y pruebas.
Etapas Fundamentales del Proceso de Diseño
El desarrollo de un tablero eléctrico conforme a normativa contempla las siguientes fases:
- Ingeniería básica: Definición de diagramas unifilares, cálculos de cortocircuito y selección de dispositivos de protección según NOM-001-SEDE
- Ingeniería de detalle: Elaboración de planos constructivos, layout de componentes y especificaciones técnicas bajo estándares IEC 61439 o UL 508A
- Selección de componentes: Especificación de interruptores, barras, cableado y accesorios certificados que cumplan con las normativas aplicables
- Validación térmica: Cálculos de elevación de temperatura y ventilación conforme a IEC 61439-1 y NMX-J-169-ANCE
- Documentación técnica: Generación de manuales, certificados de prueba y memorias de cálculo requeridos por la normativa vigente
La integración de normativas mexicanas e internacionales garantiza que los tableros eléctricos no solo cumplan con los requisitos legales locales, sino que también alcancen estándares de calidad global. Es fundamental que el diseñador verifique la compatibilidad entre las diferentes normas aplicables, especialmente en aspectos como grados de protección IP (IEC 60529), coordinación de protecciones y resistencia a condiciones de cortocircuito. La certificación por organismos acreditados como ANCE o laboratorios internacionales valida el cumplimiento normativo del diseño final.
Durante todo el proceso, se debe mantener trazabilidad documental completa que incluya memorias de cálculo, certificados de componentes, protocolos de prueba y planos as-built. Esta documentación es indispensable para inspecciones de unidades verificadoras, auditorías de calidad y el mantenimiento futuro de las instalaciones. El cumplimiento simultáneo de NOM-001-SEDE, NMX-J-169-ANCE e IEC 61439 posiciona al tablero eléctrico como una solución confiable tanto para el mercado nacional como para proyectos con requerimientos de exportación.
«`
Certificación y Validación de Tableros Eléctricos bajo Estándares NOM e IEC en México
La certificación de tableros eléctricos en México es un requisito fundamental que garantiza la seguridad, calidad y cumplimiento normativo de las instalaciones eléctricas. Los fabricantes y ensambladores deben cumplir con las Normas Oficiales Mexicanas (NOM), particularmente la NOM-001-SEDE que establece las especificaciones técnicas para instalaciones eléctricas, así como los estándares internacionales IEC 61439 que regulan los conjuntos de aparamenta de baja tensión. Esta doble validación asegura que los tableros eléctricos cumplan con los más altos estándares de diseño, fabricación y operación.
El proceso de validación técnica incluye pruebas rigurosas que evalúan diversos parámetros críticos del tablero eléctrico. Entre las verificaciones más importantes se encuentran:
- Pruebas de rigidez dieléctrica: Verificación del aislamiento eléctrico entre componentes energizados y tierra
- Ensayos de elevación de temperatura: Comprobación de que los componentes operan dentro de límites térmicos seguros
- Pruebas de cortocircuito: Evaluación de la capacidad del tablero para soportar corrientes de falla sin comprometer la seguridad
- Verificación de grado de protección IP: Confirmación del nivel de protección contra ingreso de agua y partículas sólidas
Los organismos certificadores autorizados en México, como ANCE (Asociación de Normalización y Certificación) o laboratorios acreditados ante la EMA (Entidad Mexicana de Acreditación), son los responsables de emitir los certificados de conformidad. Estos documentos validan que el tablero eléctrico ha sido diseñado, fabricado y probado conforme a las normativas aplicables, siendo indispensables para la aprobación de proyectos eléctricos ante autoridades municipales y para el cumplimiento de requisitos en licitaciones públicas y privadas.
La documentación técnica requerida para la certificación incluye planos unifilares y trifilares, memorias de cálculo, especificaciones de componentes, y certificados de los dispositivos instalados. Además, los fabricantes deben mantener un sistema de gestión de calidad que garantice la trazabilidad y reproducibilidad de los tableros certificados, asegurando que cada unidad producida mantenga las mismas características validadas durante el proceso de certificación inicial.
