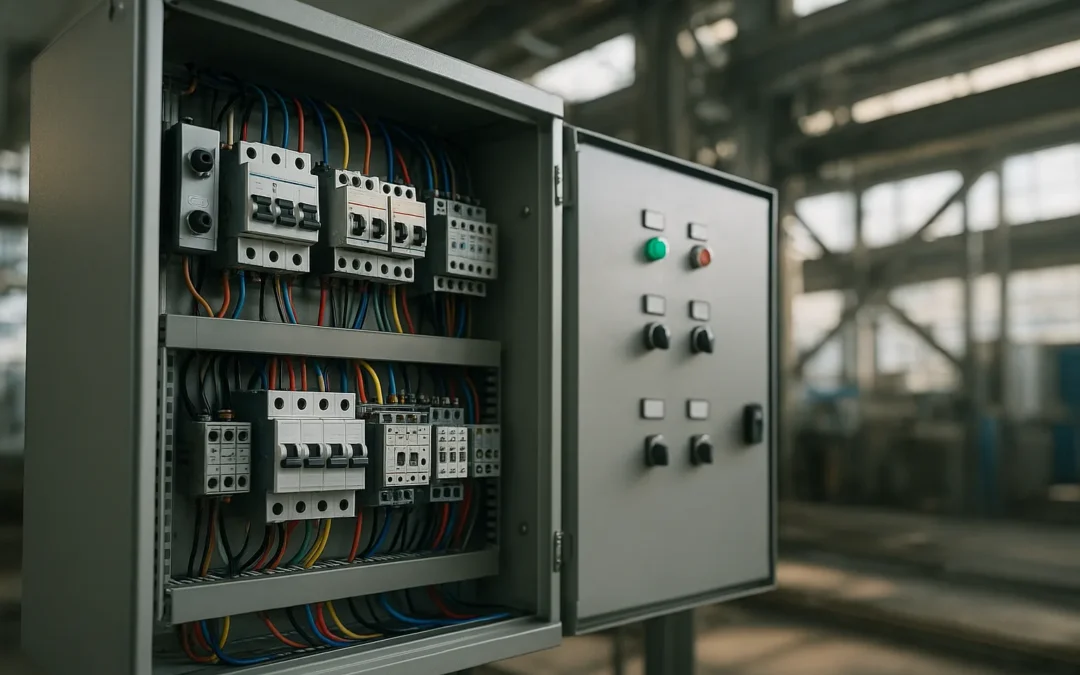

Qué Son los Tableros Eléctricos y Su Importancia en la Industria Metal-Mecánica y de Plásticos en México
Los tableros eléctricos son gabinetes o paneles que contienen dispositivos de control, protección y distribución de energía eléctrica para equipos y maquinaria industrial. Estos sistemas integran componentes como interruptores termomagnéticos, contactores, relés, fusibles y dispositivos de medición que permiten gestionar el flujo eléctrico de manera segura y eficiente. En el contexto industrial, funcionan como el centro neurálgico de las operaciones eléctricas, protegiendo tanto a los equipos como al personal operativo.
En la industria metal-mecánica mexicana, los tableros eléctricos son fundamentales para el funcionamiento de maquinaria pesada como tornos CNC, fresadoras, prensas hidráulicas y sistemas de soldadura automatizados. Estos equipos requieren un suministro eléctrico constante y protegido contra sobretensiones, cortocircuitos y variaciones de voltaje que podrían ocasionar paros de producción costosos o daños permanentes en la maquinaria. La correcta instalación de tableros eléctricos garantiza la continuidad operativa y reduce significativamente los tiempos muertos en las líneas de producción.
Aplicaciones en la Industria de Plásticos
Para el sector de transformación de plásticos, los tableros eléctricos desempeñan un papel crítico en el control de procesos que demandan precisión térmica y eléctrica. Las máquinas inyectoras, extrusoras, sopladoras y termoformadoras dependen de sistemas eléctricos complejos que regulan temperatura, presión y velocidad de producción. Un tablero eléctrico bien diseñado permite:
- Control preciso de resistencias calefactoras y sistemas de enfriamiento
- Protección contra fluctuaciones eléctricas que afectan la calidad del producto
- Monitoreo en tiempo real del consumo energético
- Integración con sistemas de automatización y control industrial
En México, donde las industrias metal-mecánica y de plásticos representan sectores estratégicos para la manufactura y exportación, contar con tableros eléctricos certificados y diseñados según normativas como la NOM-001-SEDE es esencial para cumplir con estándares de seguridad, optimizar el consumo energético y mantener la competitividad en mercados nacionales e internacionales.
Tipos de Tableros Eléctricos Especializados para Aplicaciones en Metal-Mecánica y Procesamiento de Plásticos
En la industria metal-mecánica y de procesamiento de plásticos, los tableros eléctricos especializados deben cumplir con requisitos técnicos específicos para garantizar operaciones seguras y eficientes. Los tableros de control de motores (CCM) son fundamentales en estos sectores, ya que administran el arranque, paro y protección de motores que impulsan prensas, tornos, fresadoras, inyectoras y extrusoras. Estos tableros incorporan arrancadores suaves, variadores de frecuencia y sistemas de protección contra sobrecargas térmicas que son esenciales para maquinaria de alta potencia.
Los tableros de automatización industrial representan otra categoría crítica, integrando PLCs (Controladores Lógicos Programables), interfaces HMI y sistemas SCADA que permiten el control preciso de procesos complejos. En el procesamiento de plásticos, estos tableros regulan variables como temperatura, presión y velocidad de inyección en máquinas de moldeo, mientras que en metal-mecánica controlan secuencias de mecanizado CNC y sistemas de manufactura flexible. La capacidad de programación y monitoreo en tiempo real hace que estos tableros sean indispensables para la optimización de producción.
Para ambientes industriales exigentes, los tableros de distribución de potencia especializados incluyen:
- Tableros con grado de protección IP54 o superior: resistentes a polvo metálico, virutas y partículas de plástico
- Tableros con sistemas de enfriamiento: equipados con ventiladores o climatización para disipar el calor generado por equipos de alta potencia
- Tableros modulares expandibles: diseñados para adaptarse al crecimiento de líneas de producción
- Tableros con aislamiento galvánico: que protegen equipos sensibles de interferencias electromagnéticas comunes en entornos industriales
Los tableros de control de temperatura son particularmente relevantes en el procesamiento de plásticos, donde mantener rangos térmicos precisos es crucial para la calidad del producto final. Estos incorporan controladores PID, termocuplas de alta precisión y contactores de estado sólido que gestionan resistencias calefactoras y sistemas de enfriamiento en inyectoras, sopladoras y termoformadoras. En metal-mecánica, estos mismos principios se aplican en hornos de tratamiento térmico y sistemas de temple controlado.
Normativas y Certificaciones Mexicanas para Tableros Eléctricos en Sectores Industriales Metal-Mecánicos
En México, los tableros eléctricos utilizados en la industria metal-mecánica deben cumplir con las Normas Oficiales Mexicanas (NOM) establecidas por la Secretaría de Energía y la Secretaría de Economía. La NOM-001-SEDE (Instalaciones Eléctricas) es la normativa fundamental que regula el diseño, fabricación e instalación de tableros eléctricos, estableciendo los requisitos mínimos de seguridad para proteger tanto al personal como a los equipos. Adicionalmente, la NOM-029-STPS especifica las condiciones de seguridad para el mantenimiento de instalaciones eléctricas en los centros de trabajo.
Las certificaciones más relevantes para tableros eléctricos en el sector industrial incluyen la certificación ANCE (Asociación de Normalización y Certificación), que verifica el cumplimiento de las normas mexicanas de seguridad eléctrica. Para equipos importados o de fabricación nacional, es obligatorio contar con el certificado NOM correspondiente antes de su comercialización. En entornos metal-mecánicos donde existen riesgos de explosión o ambientes corrosivos, también se requiere cumplir con clasificaciones específicas de áreas peligrosas según la NOM-001-SEDE.
Certificaciones Complementarias Requeridas
- Certificación UL (Underwriters Laboratories): Reconocida internacionalmente y aceptada en México para tableros de alta calidad
- Certificación IEC 61439: Estándar internacional aplicable a conjuntos de aparamenta de baja tensión
- Grado de protección IP: Clasificación según NMX-J-235-ANCE para resistencia a polvo y humedad
- Certificación ISO 9001: Sistema de gestión de calidad para fabricantes de tableros eléctricos
Los fabricantes y usuarios de tableros eléctricos en plantas metal-mecánicas deben mantener documentación técnica actualizada que incluya diagramas unifilares, memorias de cálculo, certificados de pruebas y manuales de operación. Las inspecciones periódicas por parte de unidades de verificación acreditadas ante la Entidad Mexicana de Acreditación (EMA) son obligatorias para garantizar el cumplimiento continuo de las normativas vigentes y evitar sanciones o paros de producción.
Componentes Esenciales de los Tableros Eléctricos para Maquinaria de Transformación de Plásticos y Metal
Los tableros eléctricos para maquinaria industrial de transformación requieren componentes específicos que garanticen un funcionamiento seguro y eficiente. Entre los elementos fundamentales se encuentran los interruptores termomagnéticos, que protegen contra sobrecargas y cortocircuitos, y los contactores de potencia, encargados de controlar motores de alto rendimiento utilizados en inyectoras, extrusoras y prensas hidráulicas. Además, los relés de protección térmica son cruciales para prevenir daños en los motores por sobrecalentamiento durante procesos continuos de producción.
Sistemas de Control y Automatización
Los controladores lógicos programables (PLC) constituyen el cerebro de los tableros modernos para maquinaria de transformación. Estos dispositivos permiten automatizar secuencias complejas de operación, controlar temperaturas en procesos de moldeo por inyección y regular la presión en sistemas hidráulicos. Los variadores de frecuencia (VFD) son igualmente esenciales, ya que permiten controlar la velocidad de los motores, optimizando el consumo energético y mejorando la precisión en procesos como el estirado de plástico o el estampado de metal.
Elementos de Protección y Seguridad
La seguridad operativa depende de componentes como los guardamotores, fusibles de acción rápida y interruptores diferenciales que protegen tanto al personal como a los equipos. Los tableros deben incluir pulsadores de paro de emergencia claramente identificados y sistemas de señalización luminosa que indiquen el estado operativo de la maquinaria. Para entornos industriales exigentes, es fundamental incorporar supresores de transitorios que protejan los circuitos electrónicos sensibles de picos de voltaje generados por cargas inductivas de gran tamaño.«`html
Criterios de Selección de Tableros Eléctricos para Plantas Metal-Mecánicas y de Manufactura de Plásticos en México
La selección adecuada de tableros eléctricos industriales para plantas metal-mecánicas y de manufactura de plásticos requiere considerar las condiciones específicas de operación en México. El primer criterio fundamental es la capacidad de carga eléctrica, que debe calcularse considerando la demanda máxima de equipos como tornos CNC, fresadoras, inyectoras de plástico, extrusoras y sistemas de climatización. Es esencial incluir un margen de crecimiento del 20-30% para futuras expansiones de la planta.
Condiciones Ambientales y Protección
Las plantas metal-mecánicas generan partículas metálicas, polvo y virutas que pueden comprometer los componentes eléctricos, mientras que las plantas de manufactura de plásticos enfrentan altas temperaturas, vapores químicos y humedad por sistemas de enfriamiento. Los tableros deben contar con grados de protección IP54 o superior según la NOM-001-SEDE, y construcción en acero inoxidable o acero al carbón con recubrimiento anticorrosivo para ambientes agresivos.
Normatividad y Certificaciones Requeridas
En México, los tableros eléctricos deben cumplir con las especificaciones de la NOM-001-SEDE (Instalaciones Eléctricas) y contar con certificación de laboratorios aprobados por la ANCE. Para plantas que operan maquinaria importada, es recomendable que los tableros cumplan también con estándares internacionales como UL, IEC o NEMA. La certificación garantiza la seguridad del personal y el cumplimiento de requisitos para auditorías de clientes internacionales.
Componentes y Funcionalidad Específica
- Interruptores termomagnéticos con capacidad de ruptura adecuada para cargas inductivas de motores
- Sistemas de monitoreo y medición de parámetros eléctricos para mantenimiento predictivo
- Protección contra variaciones de voltaje frecuentes en la red eléctrica mexicana
- Distribución modular que facilite el mantenimiento sin paros prolongados de producción
- Sistemas de tierras físicas robustos para equipos sensibles y protección de operadores
